Kabel Suria
Kategori Produk

Kabel Suria Pengilang

Kabel solar ialah konduktor kritikal yang direka khusus untuk sistem penjanaan kuasa fotovoltaik (PV). Tidak seperti kabel biasa, ia mesti mampu menahan keadaan luar yang sangat keras, seperti sinaran UV yang sengit, suhu tinggi dan rendah, hujan, salji, dan hakisan ozon. Selain itu, bahan penyarung kabel solar mempunyai kekuatan mekanikal yang sangat baik dan rintangan lelasan, membolehkan ia menahan tekanan pemerasan, lenturan dan tegangan yang mungkin dihadapi semasa pemasangan dan penyelenggaraan.
Memilih saiz kabel yang sesuai memerlukan pertimbangan menyeluruh terhadap arus, paras voltan dan panjang kabel untuk memastikan penurunan voltan berada dalam julat yang boleh diterima. Di peringkat antarabangsa, pengeluaran dan penggunaan kabel solar tertakluk kepada pensijilan yang ketat dan peraturan standard oleh badan berwibawa seperti TÜV, UL, dan IEC. Pensijilan seperti TÜV PV1-F dan UL 4703 ialah penanda aras penting untuk mengukur kualiti dan kebolehpercayaan kabel, memastikan kabel solar boleh memberi perkhidmatan kepada loji kuasa PV global dengan cekap, selamat dan boleh dipercayai.

Wuxi Sanxin Cable Co., Ltd.

Tentang Kami

Syarikat ini mengkhususkan diri dalam pengeluaran Konduktor Overhed, Kabel Berpaut Silang Voltan Tinggi dan Rendah, Kalis Api dan Kabel Tahan Api, Kabel Kawalan, Kabel Khusus, dsb., yang digunakan secara meluas dalam kuasa elektrik, pembinaan, petrokimia, aeroangkasa, elektronik dan industri lain. produk kabel kami menjalani ujian prestasi dan pensijilan keselamatan yang ketat. Dengan mengendalikan kilang kami sendiri dan menguruskan keseluruhan rantaian bekalan, kami menghapuskan pengantara. Kawalan langsung ini membolehkan jaminan kualiti yang ketat pada setiap langkah dan memastikan masa petunjuk yang boleh dipercayai dan singkat. Kami percaya bahawa melalui inovasi teknologi yang berterusan dan penambahbaikan proses, kami boleh terus meningkatkan kualiti produk untuk memenuhi keperluan pelanggan di seluruh dunia.

Lawatan Kilang

  • Wuxi Sanxin Cable Co., Ltd.
  • Wuxi Sanxin Cable Co., Ltd.
  • Wuxi Sanxin Cable Co., Ltd.
  • Wuxi Sanxin Cable Co., Ltd.
  • Wuxi Sanxin Cable Co., Ltd.

Hubungi kami sekarang

Menyediakan Anda Dengan
Berita Perusahaan dan Industri Terkini
Lihat Semua Berita

pengetahuan industri

Wuxi Sanxin Cable Co., Ltd. ialah syarikat yang berpangkalan di China Pengeluar Kabel Suria menghasilkan kabel DC fotovoltaik yang diperakui TÜV, IEC dan UL untuk loji yang dipasang di tanah, bumbung komersial dan tatasusunan kediaman. Rangkaian kami meliputi H1Z2Z2-K 1.5 kV DC, IEC 62930 dwi-diperakui, UL 4703 PV Wire 1000/2000 V, kabel solar aluminium dan binaan teras berkembar, semuanya dibina di sekeliling konduktor tembaga tin, penebat silang silang rasuk elektron dan sheathing bebas halogen.

Julat Kabel Suria Kami dan Tempat Setiap Jenis Sesuai

Kami mengeluarkan lima keluarga kabel solar teras dari kilang kami sendiri di Yixing, Jiangsu, meliputi rentetan DC, susunan homerun dan sambungan sisi penyongsang bagi sistem PV. Setiap keluarga diletakkan pada rejim pensijilan tertentu, kelas voltan dan persekitaran pemasangan, jadi produk yang betul dipilih daripada standard projek dan bukannya daripada katalog generik.

Keluarga Produk Pensijilan / Standard Kelas Voltan Aplikasi Biasa

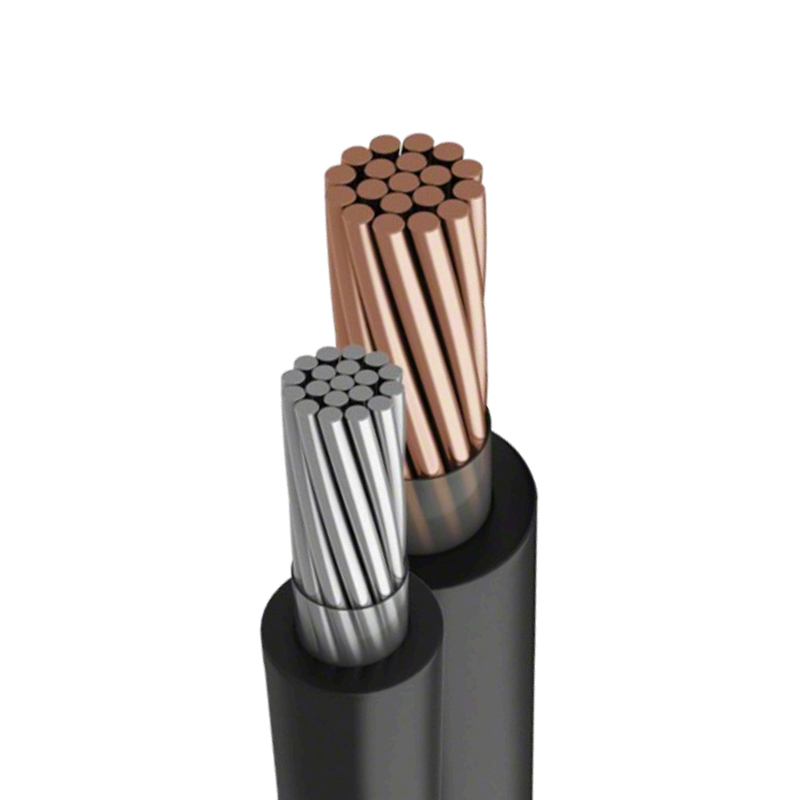

TüV EN50618 H1Z2Z2-K DC 1.5KV Kabel Suria TÜV EN50618 H1Z2Z2-K 1.5 kV DC / 1.0 kV AC Pendawaian rentetan dan tatasusunan standard Eropah

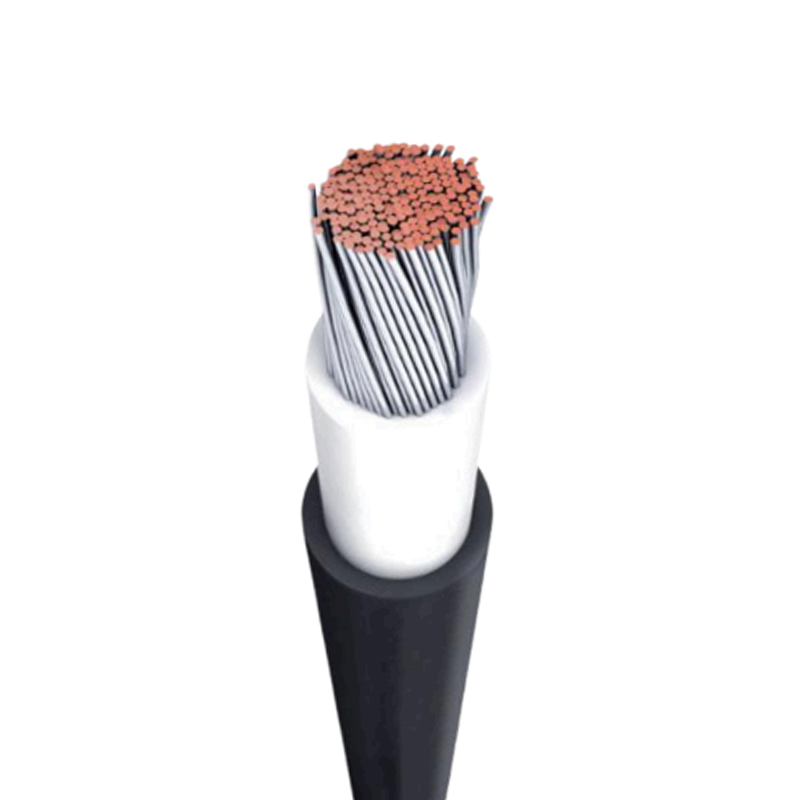

Kabel Suria TüV H1Z2Z2-K & IEC 62930 DC 1.5KV TÜV EN50618 IEC 62930 1.5 kV DC Projek yang memerlukan pensijilan dwi

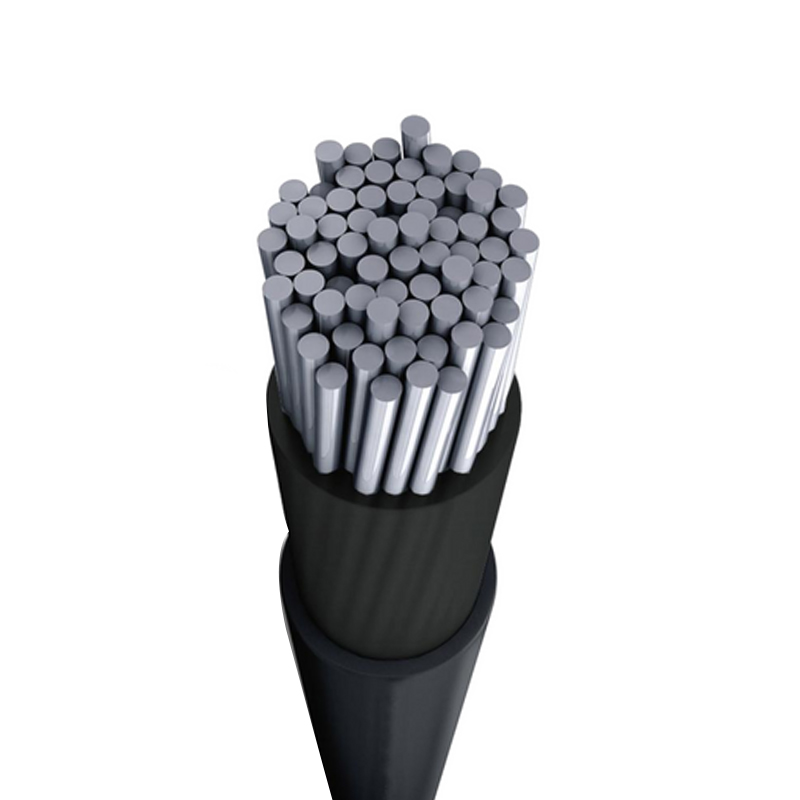

UL 4703 PV WIRE 1000/2000V Kabel Suria UL 4703 1000 / 2000 V Sistem PV Amerika Utara dan seni bina 2000 V
KABEL SOLAR ALUMINIUM Spesifikasi projek Kelas DC 1.5 kV Larian DC array besar yang dioptimumkan kos

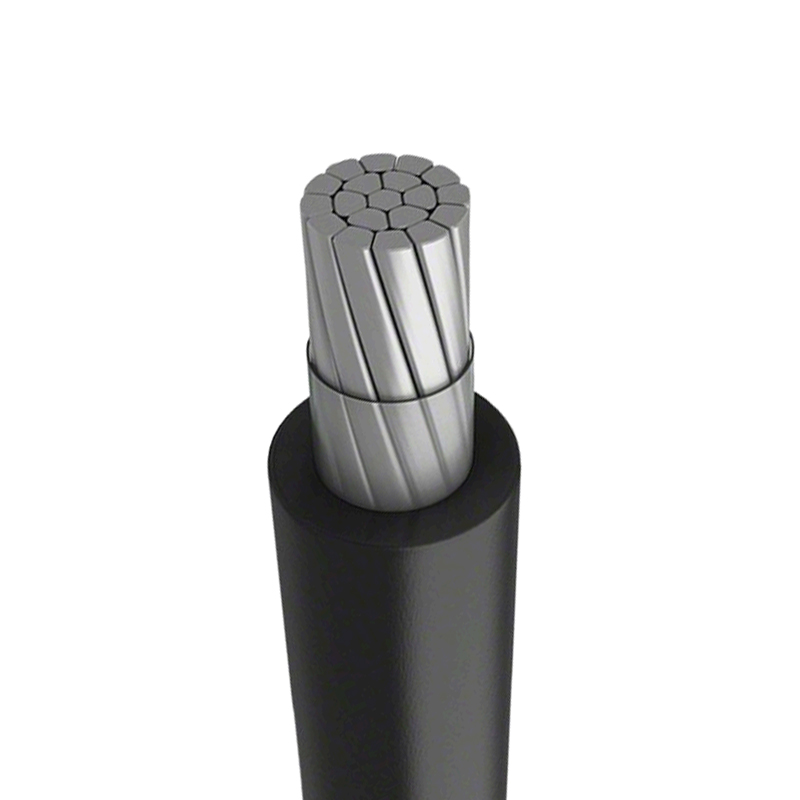

KABEL SOLAR TüV TWIN TERAS TÜV Kelas DC 1.5 kV Larian DC teras berkembar dan abah-abah yang telah dipasang sebelumnya

Konduktor, Penebat dan Pembinaan Sarung

Kabel solar kami menggunakan kuprum elektrolitik tin untuk IEC 60228 Kelas 5, yang mengekalkan penghantaran kehilangan rendah dalam tempoh perkhidmatan yang lama dan menahan pengoksidaan pada permukaan konduktor. Penebat dan sarung ialah sebatian bersilang rasuk elektron yang digunakan sebagai pembinaan dua lapisan, memberikan kabel rintangan UV, ozon, suhu dan kelembapan yang diperlukan oleh pendawaian DC luar.

  • Konduktor: Kuprum anil dalam tin, terdampar Kelas 5 yang fleksibel untuk jejari lentur yang ketat dan penamatan medan.
  • Penebat: Poliolefin bersilang rasuk elektron, reka bentuk dwi-lapisan untuk pengasingan elektrik dan kestabilan terma.
  • sarung: Kompaun bersilang bebas halogen dan kalis api dengan rintangan UV dan cuaca.
  • Julat suhu: Pemasangan tetap dari -40 °C hingga 90 °C, suhu konduktor maksimum 120 °C.
  • Prestasi kebakaran: EN 60332-1-2 rintangan perambatan api.
  • hayat perkhidmatan: Pembinaan dan bahan yang dipilih untuk jangka hayat sistem PV yang diunjurkan selama 25 tahun.

Spesifikasi Kritikal dan Pilihan Konfigurasi

Kami membina kabel solar merentasi julat keratan rentas daripada 1.5 mm² hingga 35 mm², dengan setara AWG daripada 14 AWG hingga 6 AWG pada keluarga UL 4703. Jadual di bawah meringkaskan dimensi konduktor, penebat dan jaket yang memacu penurunan voltan, kapasiti pembawa arus dan kelegaan pemasangan.

Keratan Rentas Pembinaan Konduktor Ketebalan Penebat Ketebalan Jaket Maks. Rintangan Konduktor
1.5 mm² 30 / 0.25 mm 0.9 mm 1.1 mm 13.7 mΩ/m
2.5 mm² 49 / 0.25 mm 0.85 mm 0.9 mm 8.21 mΩ/m
4.0 mm² 56 / 0.285 mm 0.95 mm 0.8 mm 5.09 mΩ/m
6.0 mm² 84 / 0.285 mm 1.02 mm 0.9 mm 3.39 mΩ/m
10.0 mm² 80 / 0.4 mm 0.7 mm 0.8 mm 1.95 mΩ/m
16.0 mm² 128 / 0.4 mm 1.1 mm 1.0 mm 1.24 mΩ/m
25.0 mm² 196 / 0.4 mm 1.1 mm 1.0 mm 0.795 mΩ/m
35.0 mm² 276 / 0.4 mm 1.1 mm 1.0 mm 0.57 mΩ/m

Pilihan konfigurasi termasuk warna sarung hitam atau merah untuk pengenalpastian kekutuban, pembinaan teras tunggal atau teras berkembar, dan penarafan voltan daripada 1.0 kV hingga 2.0 kV DC bergantung pada keluarga pensijilan. Jejari lentur minimum ialah 4× diameter keseluruhan untuk pemasangan tetap dan 5× untuk penghalaan lentur, yang mengawal susun atur dulang kabel dan kelegaan penyambung pada sistem penjejak dan atas bumbung.

Aplikasi Sesuai Merentas Jenis Projek PV

Kabel suria beroperasi di bahagian paling keras sistem PV: terdedah kepada UV terus, kitaran haba, hujan, salji dan ozon, dan sering dialihkan merentasi tepi tajam dan struktur bergerak. Binaan kami dipilih untuk dipadankan dengan persekitaran pemasangan dan bukannya spesifikasi generik tunggal.

  • Tumbuhan yang dipasang di tanah: Homerun DC panjang mendapat manfaat daripada konduktor 10 mm² hingga 35 mm² untuk mengekalkan penurunan voltan dalam ambang reka bentuk 1–3%.
  • Bumbung komersial dan perindustrian: Konduktor Kelas 5 yang fleksibel dan laluan dulang terkurung sut jejari selekoh ketat dan larian bertali pendek.
  • Bumbung kediaman: Kabel H1Z2Z2-K 4 mm² dan 6 mm² sepadan dengan arus rentetan biasa dan saiz penyambung penyongsang.
  • Sistem penjejak dan terapung: Pembinaan teras berkembar dan fleksibel bertolak ansur dengan pergerakan dan lenturan berulang.
  • Seni bina 2000 V: UL 4703 PV Wire menyokong reka bentuk DC voltan tinggi generasi seterusnya.

Kawalan Kualiti dan Ujian Penerimaan

Proses pengeluaran kami bermula dari penyediaan bahan mentah melalui lukisan wayar, terkandas, penyemperitan penebat, kabel, penyemperitan sarung dan perisai jika diperlukan, dengan pemeriksaan selepas setiap langkah proses. Produk akhir diuji berdasarkan keperluan pelanggan dan piawaian antarabangsa, termasuk rintangan konduktor, integriti penebat dan pemeriksaan prestasi sarung.

  • Ujian rintangan konduktor untuk mengesahkan prestasi pembawa arus.
  • Ujian penebat untuk integriti dan prestasi elektrik.
  • Ujian sarung untuk sifat fizikal dan elektrik.
  • Ujian voltan pada 6.5 kV AC untuk H1Z2Z2-K dan 6.0 kV AC untuk pembinaan UL 4703.
  • Ujian perambatan nyalaan kepada EN 60332-1-2.

Kami mengendalikan kilang kami sendiri dan menguruskan rantaian bekalan secara dalaman, yang mengekalkan kawalan kualiti pada setiap langkah pengeluaran dan menyokong penjadualan penghantaran yang boleh dipercayai. Produk kabel kami membawa pensijilan TÜV, IEC dan UL yang sesuai untuk setiap keluarga, dan kami boleh membekalkan dokumentasi pensijilan yang digunakan untuk pembinaan yang dipesan.

Pemasangan, Penyelenggaraan dan Kebolehservisan

Kabel solar direka bentuk untuk pendedahan langsung luar dan selang perkhidmatan yang panjang, tetapi pemasangan yang betul melindungi hayat reka bentuk selama 25 tahun. Kami mengesyorkan agar anda memerhatikan jejari selekoh tetap dan lentur, menggunakan penyambung serasi yang dinilai untuk kelas voltan yang sama, dan kabel sokongan untuk mengelakkan pembebanan titik pada sarung.

  • Kekalkan 4× diameter keseluruhan jejari selekoh minimum dalam laluan tetap.
  • Benarkan 5× diameter keseluruhan di mana kabel melentur semasa pergerakan penjejak.
  • Gunakan ikatan kabel berkadar UV dan elakkan terlalu ketat pada peralihan dulang.
  • Periksa keadaan sarung di pintu masuk dan antara muka penyambung semasa penyelenggaraan berjadual.
  • Panjang kabel ganti dan penyambung yang sepadan boleh disertakan dalam skop penghantaran atas permintaan.

Maklumat yang Kami Gunakan untuk Mengkonfigurasi Penyelesaian Anda

Untuk menyediakan konfigurasi dan sebut harga kabel solar, kami bekerja daripada data elektrik dan pemasangan projek. Lebih tepat titik kerja ditakrifkan, lebih langsung kita boleh memadankan saiz konduktor, keluarga pensijilan dan skop penghantaran.

Input Projek Mengapa Kami Memerlukannya
Voltan sistem dan keperluan pensijilan Memilih keluarga H1Z2Z2-K, IEC 62930 atau UL 4703
Arus rentetan maksimum dan panjang larian sehala Menentukan keratan rentas konduktor dan kejatuhan voltan
Persekitaran pemasangan dan penghalaan Mengesahkan bahan sarung, jejari lentur dan perlindungan mekanikal
Keutamaan bahan konduktor Pemilihan pembinaan tembaga atau aluminium
Kiraan teras dan pengekodan warna Penandaan kekutuban hitam/merah teras tunggal atau teras berkembar
Kuantiti, panjang dram dan jadual penghantaran Pembungkusan, skop penghantaran dan perancangan pengeluaran
Dokumentasi yang diperlukan dan laporan ujian Bukti pensijilan dan pakej penerimaan

Kami juga mengeluarkan Kabel Kuasa dan Kabel Aloi Aluminium untuk bahagian AC loji PV dan untuk infrastruktur elektrik yang lebih luas, jadi satu projek boleh dibekalkan merentas skop kabel DC dan AC. Pembinaan kabel solar tersuai boleh dibangunkan daripada lukisan atau sampel di mana projek memerlukan dimensi bukan standard atau sebatian sarung.

Soalan Lazim

Apakah perbezaan antara kabel solar H1Z2Z2-K dan UL 4703?

H1Z2Z2-K ialah sebutan TÜV EN50618 Eropah yang diberi nilai 1.5 kV DC dan 1.0 kV AC, digunakan dalam sistem PV berasaskan IEC. UL 4703 PV Wire ialah sebutan Amerika Utara yang diberi nilai 1000/2000 V, digunakan dalam pemasangan yang mematuhi UL. Kami mengeluarkan kedua-dua keluarga dan boleh membekalkan pembinaan dwi-sijil di mana projek merangkumi kedua-dua piawaian.

Keratan rentas manakah yang harus saya pilih untuk larian rentetan DC yang panjang?

Saiz konduktor didorong oleh penurunan voltan dan bukannya ampacity sahaja. Untuk homerun yang panjang, kami biasanya menggunakan arus rentetan maksimum, panjang kabel sehala dan penurunan voltan sasaran sebanyak 1–3% daripada voltan sistem. Binaan 10 mm² hingga 35 mm² kami biasanya digunakan untuk larian ini dan kami boleh mengira saiz yang disyorkan daripada data projek anda.

Bolehkah anda membekalkan panjang dan warna kabel solar yang disesuaikan?

ya. Kami membangunkan dan mengeluarkan produk berdasarkan lukisan atau sampel yang disediakan oleh pelanggan. Warna sarung hitam dan merah adalah standard untuk pengenalpastian polariti, dan panjang dram, kiraan teras dan sebatian sarung boleh dikonfigurasikan mengikut keperluan projek.

Apakah pensijilan yang dibawa oleh kabel solar anda?

Rangkaian kabel solar kami termasuk TÜV EN50618 H1Z2Z2-K, IEC 62930 dan pembinaan yang diperakui UL 4703. Pensijilan yang berkenaan bergantung pada keluarga produk tertentu yang dipesan dan kami membekalkan dokumentasi yang sepadan dengan penghantaran.

Bagaimanakah anda memastikan kualiti merentas pesanan kabel solar yang besar?

Kami memeriksa selepas setiap proses pengeluaran dan menguji produk akhir terhadap keperluan pelanggan dan piawaian antarabangsa, termasuk rintangan konduktor, penebat dan ujian sarung. Oleh kerana kami mengendalikan kilang kami sendiri dan mengawal rantaian bekalan secara dalaman, semakan kualiti digunakan secara konsisten merentas kuantiti pesanan penuh.

Apakah jangka hayat perkhidmatan kabel solar anda?

Pembinaan kabel solar kami menggunakan penebat silang silang rasuk elektron dan sarung kalis api bebas halogen yang dipilih untuk jangka hayat 25 tahun yang diunjurkan, sepadan dengan hayat reka bentuk sistem fotovoltaik. Hayat perkhidmatan sebenar bergantung pada amalan pemasangan, pendedahan UV dan perlindungan mekanikal di sepanjang laluan.
