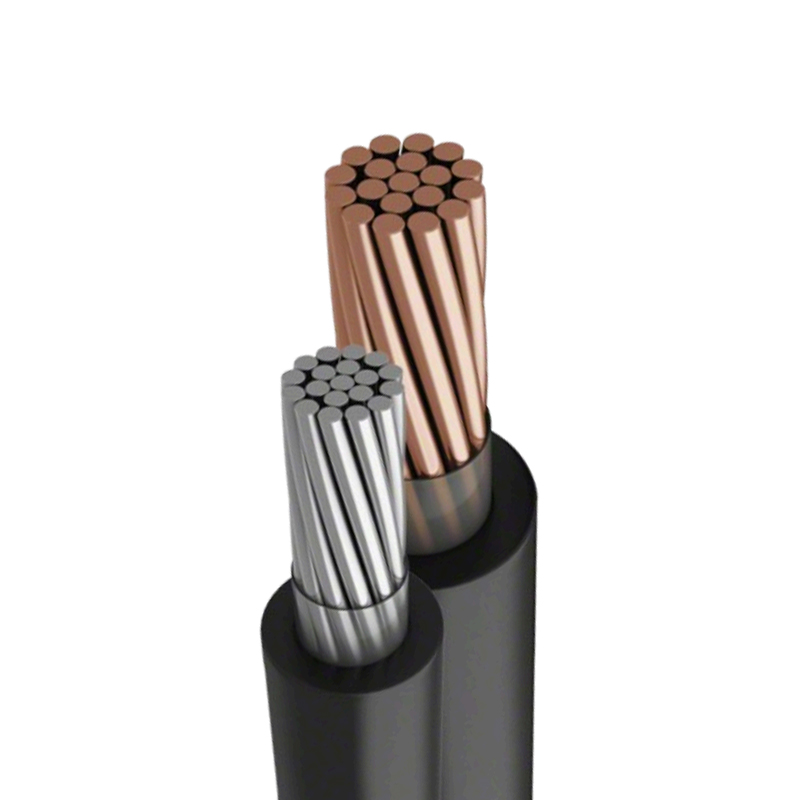

TüV EN50618 H1Z2Z2-K DC 1.5KV Kabel Suria
Daripada panel fotovoltaik kepada penyongsang, Sanxin menyediakan penyelesaian kabel yang komprehensif. Kabel berkualiti tinggi yang disesuaikan meningkatkan kebolehpercayaan jangka panjang sistem fotovoltaik.
Kelebihan anda:
· Kuprum elektrolitik tin (IEC 60228 Kelas 5) mengekalkan penghantaran kehilangan rendah dalam tempoh yang lama.
· Penebat silang silang rasuk elektron dengan reka bentuk penebat dwi-lapisan.
· Tahan UV, tahan suhu tinggi, pembinaan kalis cuaca
· Sifat kalis api bebas halogen
· Bahan teguh menahan pendedahan yang berpanjangan kepada persekitaran yang keras, dengan jangka hayat yang diunjurkan selama 25 tahun
· Kalis masa hadapan untuk penilaian voltan sehingga 1500V
| DATA TEKNIKAL | |||||||||
| Voltan ternilai | 1.5kV DC dan 1.0kVAC | ||||||||
| Voltan Maksimum (Umaks) | 1.5kV DC(konduktor/konduktor, sistem tidak dibumikan, litar tidak di bawah beban) | ||||||||
| Ujian Voltan | 6.5kV AC mengikut BSEN50395 | ||||||||
| Penarafan Suhu | Tetap: -40 ℃ hingga 90 ℃ | ||||||||
| Jejari Lentur Minimum | Tetap:4×diameter keseluruhan Dilenturkan:5×diameter keseluruhan | ||||||||
| Suhu Konduktor Maksimum | 120 ℃ | ||||||||
| Prestasi kalis api | EN 60332-1-2 | ||||||||
| Oder No. | Keratan rentas konduktor (mm²) | Pembinaan Konduktor (N/mm) | Ketebalan Penebat (mm) | Jaket | OD. (mm) | Maks. | |
| Hitam | merah | Ketebalan (mm) | mΩ/m | ||||
| 100115 | 100116 | 7×1.5 | 30/0.25 | 0.9 | 1.1 | 5.58±0.1 | 13.7 |
| 100125 | 100126 | 7×2.5 | 49/0.25 | 0.85 | 0.9 | 5.54±0.1 | 8.21 |
| 100140 | 100146 | 7×4.0 | 56/0.285 | 0.95 | 0.8 | 6.0±0.1 | 5.09 |
| 100160 | 100166 | 7×6.0 | 84/0.285 | 1.02 | 0.9 | 6.87±0.1 | 3.39 |
| 100110 | 100116 | 7×10.0 | 80/0.4 | 0.7 | 0.8 | 7.13±0.1 | 1.95 |
| 100116 | 100117 | 7×76.0 | 128/0.4 | 1.1 | 1.0 | 9.42±0.1 | 1.24 |
| 100125 | 100126 | 7×25.0 | 196/0.4 | 1.1 | 1.0 | 11.4O±0.1 | 0.795 |
| 100135 | 100136 | 7×35.0 | 276/0.4 | 1.1 | 1.0 | 12.83±0.1 | 0.57 |
