Kabel Kuasa Bertebat XLPE untuk Voltan Ternilai 3.6/6kV~26/35kV
- Jenis dan nama kabel
| taip | Permohonan | |
| Yiv | Teras Tembaga XLPE Bertebat pvc Kuasa Bersarung kabel | Dalaman, terowong, parit kabel dan tempat lain, tidak dapat menahan daya mekanikal luaran. Kabel teras tunggal tidak dibenarkan diletakkan dalam pengurusan magnet.
Dalaman, terowong, parit kabel atau peletakan tertimbus, boleh menahan daya mekanikal luaran tertentu, tetapi tidak dapat menahan ketegangan yang besar.
Dalaman, terowong, pengorekan parit kabel atau peletakan tertimbus, dsb., boleh menahan daya mekanikal luaran dan ketegangan tertentu. |
| YJLV | Teras Aluminium XLPE Bertebat PVC Bersarung Kabel Kuasa | |
| VY | Teras Kuprum XLPE Bertebat Polietilena Bersarung Kabel Kuasa | |
| YJLY | Polietilena Tertebat XLPE Teras Aluminium Kabel Kuasa Bersarung | |
| Yv22 | Teras Tembaga XLPE Tali Pinggang Keluli Bertebat PVC Berperisai Kabel Kuasa Bersarung | |
| YJLV22 | Tali Pinggang Keluli Tertebat Teras Aluminium XLPE Berperisai Kabel Kuasa Bersarung PVC | |
| YIV23 | Tali Pinggang Keluli Tertebat XLPE Teras Tembaga Berperisai Kabel Kuasa Bersarung Polietilena | |
| YILV23 | Tali Pinggang Keluli Tertebat Teras Aluminium XLPE Berperisai Kabel Kuasa Bersarung Polietilena | |
| YJV32 | Wayar Keluli Halus Bertebat Teras Tembaga XLPE Kabel Kuasa Bersarung PVC Berperisai | |
| YJLV32 | Wayar Keluli Halus Bertebat Teras Aluminium XLPE Kabel Kuasa Bersarung PVC Berperisai | |
| YJV33 | Wayar Keluli Halus Bertebat Teras Tembaga XLPE Kabel Kuasa Bersarung Polietilena Berperisai | |
| YJLV33 | Wayar Keluli Halus Bertebat Teras Aluminium XLPE Kabel Kuasa Bersarung Polietilena Berperisai |
- Julat Pengeluaran kabel
| taip | Teras | Nilai Voltan kV | ||||||
| 3.6/6 | 6/66/10 | 8.7/10 8.7/15 | 12/20 | 18/20 18/30 | 21/35 | 26/35 | ||
| Keratan rentas nominal mm2 | ||||||||
| YJV YILV YJY YJLY | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
| YJV22 YJLV22 YJV23 YJLV23 | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
| YJV32 YJLV32 YJV33 YJLV33 | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
Nota: Kabel berperisai teras tunggal sesuai untuk sistem DC, bukan untuk sistem AC, harus menggunakan lapisan berperisai bahan bukan magnet atau menggunakan langkah penebat magnet.
- Pembinaan kabel

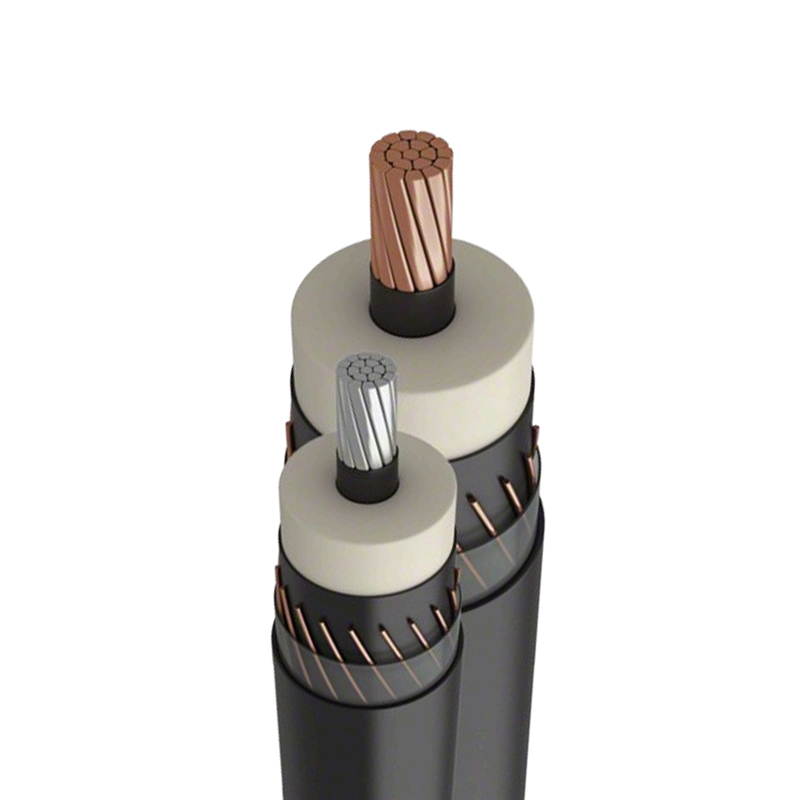

·Kabel kuasa penebat XLPE teras tunggal untuk voltan terkadar daripada 3.6/6kV~26/35kV

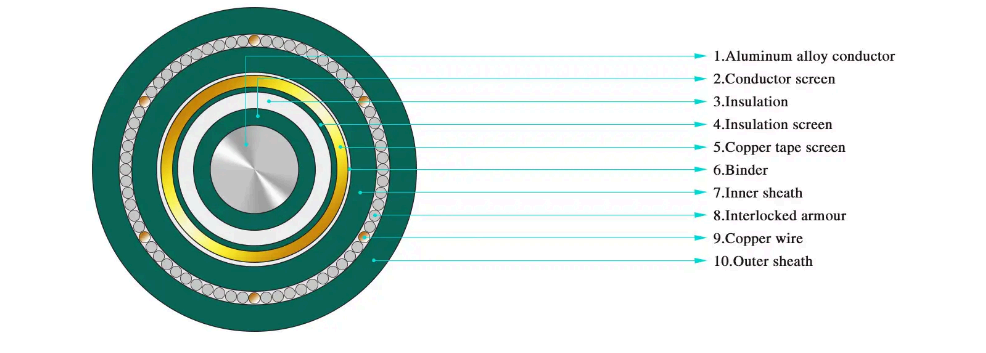

·Kabel kuasa berperisai dawai keluli penebat XLPE teras tunggal untuk voltan terkadar daripada 3.6/6kV~26/35kV
·Kabel kuasa penebat XLPE tiga teras untuk voltan terkadar daripada 3.6/6kV~26/35kV

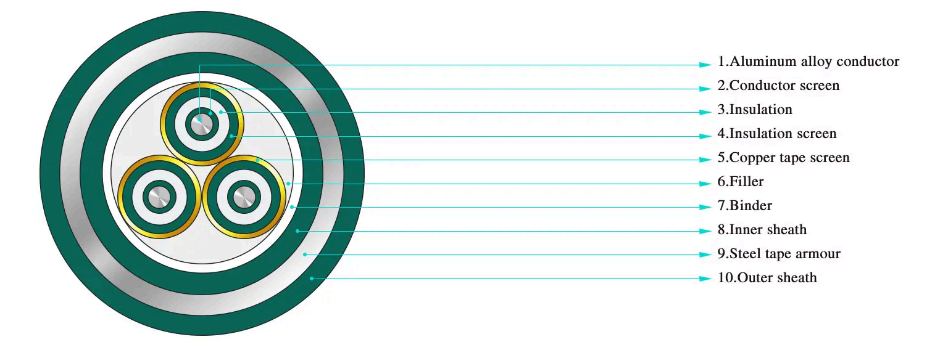

·Kabel kuasa berperisai pita keluli penebat XLPE tiga teras untuk voltan terkadar daripada 3.6/6kV~26/35kV
·Kabel kuasa berperisai dawai keluli penebat XLPE tiga teras untuk voltan terkadar daripada 3.6/6kV~26/35kV
- Jenis dan nama kabel
| Nominal silang- keratan kawasan mm 2 | Ketebalan penebat mm | YJV YJY YJLVYJLY | YJV22 YJV22 YJLV23 YJLV23 | YJV32 YJV32 YJLV32 YJLV32 | ||||||
| Lebih kurang keseluruhan diameter mm | Dikira berat kabel | lebih kurang secara keseluruhan diameter mm | Dikira berat badan daripada kabel | lebih kurang secara keseluruhan diameter mm | Dikira berat badan daripada kabel | |||||
| YJV YJY | YJLV YJLY | YJV22 YJV22 | YJLV23 YJLV23 | YJLV23 YJLV23 | YJLV32 YJLV32 | |||||
| 1×25 | 2.5 | 17.2 | 495 | —— | 21.0 | 737 | —— | 23.4 | 848 | —— |
| 1×35 | 2.5 | 18.3 | 608 | —— | 22.1 | 865 | —— | 24.5 | 980 | —— |
| 1×50 | 2.5 | 19.7 | 753 | 464 | 23.3 | 1017 | 728 | 25.7 | 1136 | 847 |
| 1×70 | 2.5 | 21.3 | 977 | 558 | 24.9 | 1260 | 841 | 27.3 | 1386 | 967 |
| 1×95 | 2.5 | 23.2 | 1256 | 676 | 26.6 | 1551 | 971 | 29.2 | 1695 | 1115 |
| 1×120 | 2.5 | 24.4 | 1498 | 770 | 27.8 | 1808 | 1080 | 30.4 | 1962 | 1234 |
| 1×150 | 2.5 | 26.2 | 1792 | 893 | 29.6 | 2123 | 1224 | 32.2 | 2285 | 1386 |
| 1×185 | 2.5 | 27.8 | 2151 | 1030 | 31.4 | 2515 | 1394 | 33.8 | 2670 | 1549 |
| 1×240 | 2.6 | 30.6 | 2730 | 1262 | 34.2 | 3129 | 1661 | 36.6 | 3297 | 1829 |
| 1×300 | 2.8 | 33.5 | 3366 | 1521 | 38.3 | 4139 | 2294 | 39.5 | 3980 | 2135 |
| 1×400 | 3.0 | 36.6 | 4216 | 1851 | 41.4 | 5056 | 2691 | 42.6 | 4885 | 2520 |
| 1×500 | 3.2 | 40.7 | 5330 | 2294 | 45.5 | 6259 | 3223 | 47.7 | 6209 | 3173 |
| 1×630 | 3.2 | 44.6 | 6708 | 2799 | 49.8 | 7769 | 3860 | 54.2 | 8044 | 4135 |
| 1×800 | 3.2 | 48.7 | 8412 | 3409 | 54.1 | 9594 | 4591 | 57.3 | 9717 | 4714 |
| 1×1000 | 3.2 | 52.7 | 10210 | 4060 | 57.9 | 11456 | 5306 | 62.3 | 11759 | 5609 |
| 3×25 | 2.5 | 34.6 | 1672 | —— | 39.2 | 2229 | —— | 40.6 | 2800 | —— |
| 3×35 | 2.5 | 37.0 | 2039 | —— | 42.0 | 2663 | —— | 44.2 | 3587 | —— |
| 3×50 | 2.5 | 39.8 | 2488 | 1621 | 44.8 | 3151 | 2279 | 47.0 | 4137 | 3265 |
| 3×70 | 2.5 | 43.6 | 3225 | 1968 | 48.6 | 3945 | 2682 | 50.8 | 5026 | 3763 |
| 3×50 | 2.5 | 47.5 | 4086 | 2346 | 52.9 | 4917 | 3169 | 56.1 | 6608 | 4860 |
| 3×120 | 2.5 | 50.3 | 4883 | 2698 | 55.7 | 5732 | 3535 | 58.9 | 7501 | 5304 |
| 3×150 | 2.5 | 54.0 | 5782 | 3086 | 59.6 | 6721 | 4011 | 62.8 | 8592 | 5882 |
| 3×185 | 2.5 | 57.6 | 6955 | 3591 | 63.2 | 7912 | 4531 | 66.4 | 9931 | 6550 |
| 3×240 | 2.6 | 63.6 | 8767 | 4364 | 69.6 | 9881 | 5455 | 72.8 | 12085 | 7659 |
| 3×300 | 2.8 | 69.9 | 10755 | 5219 | 76.1 | 12010 | 6446 | 79.3 | 14399 | 8835 |
| 3×400 | 3.0 | 76.5 | 13406 | 6311 | 84.3 | 15605.0 | 8475.0 | 87.6 | 18531 | 11401 |
| 3×500 | 3.2 | 85.1 | 16906 | 7797 | 93.3 | 19368.0 | 10214.0 | 96.6 | 22589 | 13435 |
